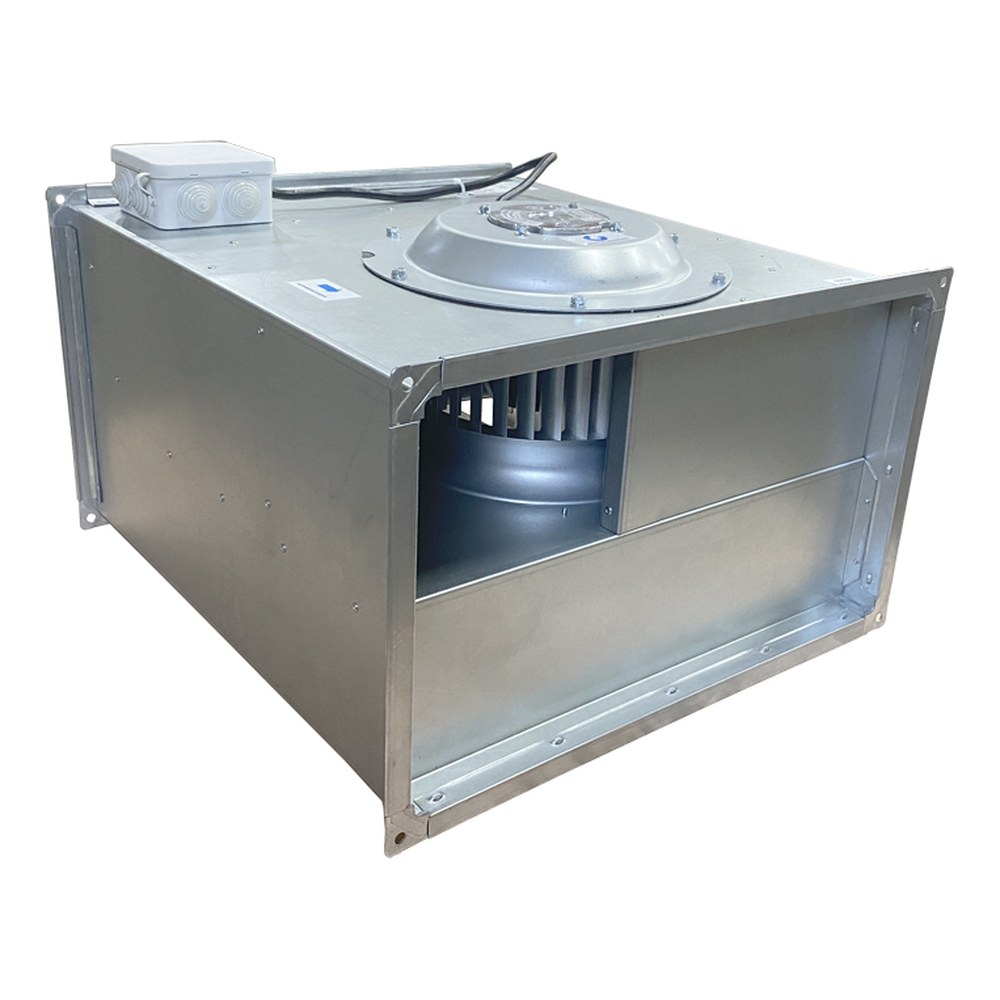

Вентилятор канальный прямоугольный Supervent RL90-50-6DN
Вентилятор канальный прямоугольный Supervent RL90-50-6DN: расход до 9 150 м³/ч, канал 900×500 мм, 3~400 В. Цена 170 549 ₽.
⚙️ Подбор и заказ
Описание
Вентилятор канальный прямоугольный Supervent RL90-50-6DN — вентилятор для прямоугольных каналов 900×500 мм: расход до 9 150 м³/ч, напор до 870 Па, питание 3~400 В. Корпус из оцинкованной стали, двигатель с внешним ротором и термозащитой, рабочее колесо с загнутыми вперёд лопатками.
Технические характеристики
| Расход воздуха макс. | 9 150 м³/ч |
| Напор макс. | 870 Па |
| Мощность двигателя | 4,4 кВт |
| Электропитание | 3~400 В |
| Рабочий ток | 7,5 А |
| Частота вращения | 900 об/мин |
| Уровень звукового давления | 84 дБ(А) |
| Температура перемещаемого воздуха, макс. | 50 °C |
| Степень защиты двигателя | IP54 |
| Класс изоляции | F |
| Корпус | металлический |
| Регулирование скорости | управление по напряжению, частотный преобразователь |
| Производитель | Supervent |
| Артикул | RL90-50-6DN |

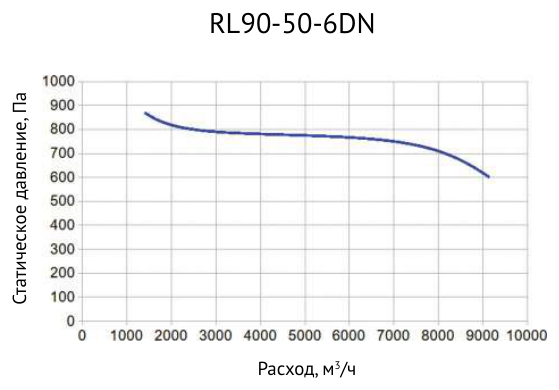

Графики и размеры
Размеры RL90-50-6DN, мм
| A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|
| 900 | 500 | 930 | 530 | 960 | 560 | 591 | 985 | 350 | 11 |
Назначение
Вентиляторы RL для прямоугольных каналов предназначены для монтажа непосредственно в системы прямоугольных воздуховодов. Вентиляторы RL универсальны и могут использоваться как в простых системах вентиляции, так и в сложных системах кондиционирования и обработки воздуха. Перемещаемый воздух должен быть без грубой пыли, частиц жира, химических испарений и других загрязнений. Вентиляторы RL предназначены для внутренней установки. Максимально допустимая температура перемещаемого воздуха отличается для каждого вентилятора и указана в его технических характеристиках.
Вентилятор
Вентиляторы RL производятся в большом количестве типоразмеров в соответствии со стандартным размерным рядом прямоугольных воздуховодов. Вентиляторы RL снабжены асинхронными одно- и трехфазными экономичными двигателями с внешним ротором. Двигатели расположены внутри рабочего колеса и при работе охлаждаются набегающим потоком воздуха. Двигатели имеют высококачественные закрытые шариковые подшипники с заправленной смазкой на весь срок службы, превышающий 40 000 часов наработки без обслуживания.
Конструкция
Корпус вентилятора RL изготовлен из высококачественной оцинкованной стали. Двигатель сделан из алюминиевого сплава, меди и пластика. Все материалы подобраны с учетом основных критериев применения в вентиляторе: максимальной прочности и минимального обслуживания. Обмотки двигателя имеют покрытие с дополнительной защитой от влаги. Для защиты двигателя от перегрева использованы термоконтакты, расположенные в обмотках. Клеммы подключения термоконтактов выведены в клеммную коробку и требуют внешних устройств контроля. Клеммная коробка расположена на корпусе вентилятора и имеет степень защиты IP54. Однофазные двигатели снабжены пусковым конденсатором, расположенным также на корпусе.
Рабочее колесо
Рабочее колесо имеет вперед загнутые лопатки (кроме модели RL100-50-4D, у которой загнутые назад лопатки) и идеально сбалансировано статически и динамически.
Как подобрать
- Типоразмер вентилятора соответствует сечению прямоугольного канала: 40-20 — это 400×200 мм
- Сначала считайте сопротивление сети, затем ищите рабочую точку на графике модели
- 4E — однофазные 230 В, 4D/6D — трёхфазные 400 В
- RL-B с частотным преобразователем даёт больше расхода на частотах выше 50 Гц — сверяйте с графиком «на макс. скорости»
- Для RL-B обязательно тепловое реле или мотор-автомат: двигатели без термоконтактов
Модельный ряд серии RL
| Модель | Расход, м³/ч | Мощность, Вт | Питание | Цена |
|---|---|---|---|---|
| RL40-20-4EN | 1 250 | 330 | 1~230 В | 30 005 ₽ |
| RL40-20-4DN | 1 250 | 330 | 3~400 В | 30 005 ₽ |
| RL50-25-4EN | 1 800 | 510 | 1~230 В | 34 801 ₽ |
| RL50-25-4DN | 1 770 | 490 | 3~400 В | 34 801 ₽ |
| RL50-30-4EN | 2 500 | 900 | 1~230 В | 40 044 ₽ |
| RL50-30-4DN | 2 320 | 870 | 3~400 В | 40 044 ₽ |
| RL60-30-4EN | 3 500 | 1 600 | 1~230 В | 55 660 ₽ |
| RL60-30-4DN | 3 500 | 1 700 | 3~400 В | 55 660 ₽ |
| RL60-35-4EN | 4 200 | 2 300 | 1~230 В | 64 576 ₽ |
| RL60-35-4DN | 4 550 | 2 200 | 3~400 В | 64 576 ₽ |
| RL70-40-4DN | 6 000 | 3 500 | 3~400 В | 81 315 ₽ |
| RL80-50-4DN | 6 100 | 4 800 | 3~400 В | 124 817 ₽ |
| RL90-50-6DN | 9 150 | 4 400 | 3~400 В | 170 549 ₽ |
| RL100-50-4DN | 16 900 | 4 300 | 3~400 В | 247 749 ₽ |
Важно знать
Термоконтакты выведены в клеммную коробку — подключайте их к устройству защиты. Степень защиты IP54.
Подбор. Пришлите расход воздуха, сопротивление сети и условия монтажа — проверим рабочую точку по графику и предложим модель с автоматикой и аксессуарами. Доставка по России.
