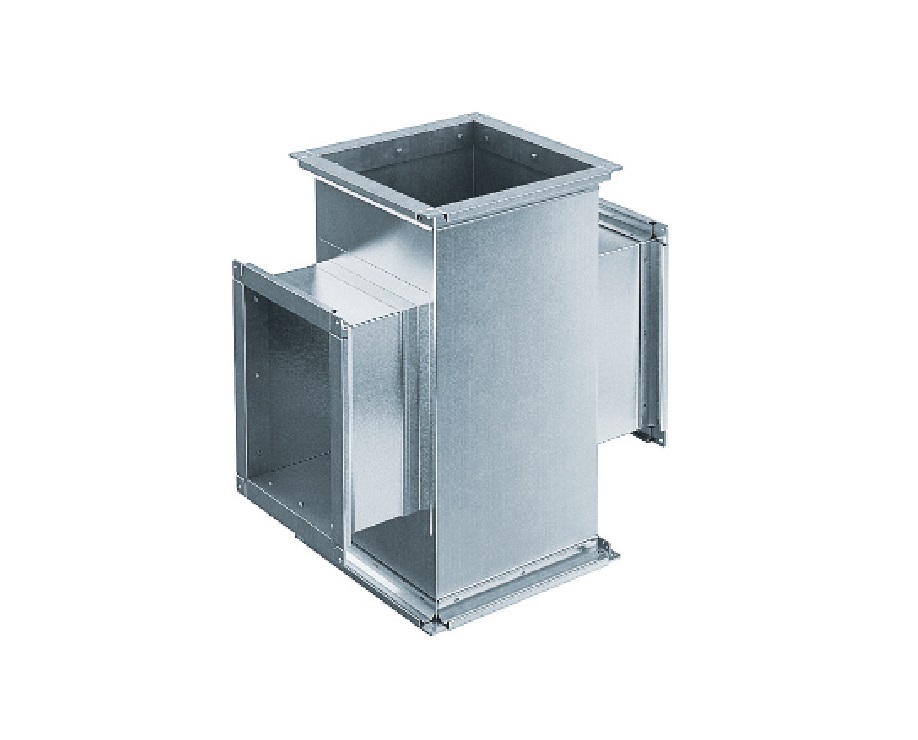

Крестовина

Крестовина применяется для соединения нескольких магистралей вентиляции или для создания ответвлений.

Примечание изготовителя

Если B>(d1+d2)/2+120 мм, то имеет смысл рассмотреть возможность использования двух тройников. Для D 100–315 — A=40 мм, D 355–800 — A=60 мм, D 900 и выше — A=100 мм. В стандартных крестовинах для D 100–1000 — Н=H1=30 мм, D1000ивыше—Н=H1=60мм. Для D 100–355 — t=0,55 мм, D 400–800 — t=0,7 мм, D 900 и выше — t=1,0 мм. По специальному заказу возможно изготовление крестовин любого исполнения. Типы исполнения Тип 1. Плоская Тип 2. Объемная α Важно! Для типа 2 в примечании следует указывать угол смещения α. H H₁ B D d₁ d₂ L A 200 / 1603000,55НП Тип соединения НП — ниппельное ФЛ — фланцевое РЗ — под резинку Толщина стали t,мм Длина L,мм Диаметры d₁, d₂ или d (для d₁=d₂), мм Диаметр D,мм

Габаритно-присоединительные размеры
