Блок плавного управления положением заслонки AIRS-AVR-230
⚙️ Подбор и заказ
Описание
Блок плавного управления положением заслонки AIRS-AVR-230 задаёт угол открытия воздушной заслонки вручную: поворотной ручкой на лицевой панели меняется управляющий сигнал 0…10 В, и электропривод AIRS серии -SR плавно отрабатывает положение от 0 до 100 %. Применяется в системах вентиляции, кондиционирования и воздушного отопления.
Технические характеристики
| Наименование | AIRS-AVR-230 |
| Артикул | НФ-00292572 |
| Напряжение питания | 230 В AC ±10% |
| Управление | ручное, плавное (аналоговое) |
| Орган управления | поворотная ручка на лицевой панели |
| Индикация | механический указатель |
| Диапазон регулирования | 0…100 %, шаг 1 % |
| Выходной сигнал | 0…10 В DC |
| Потребляемая мощность | менее 1 Вт |
| Пиковый выходной ток | 3 А |
| Класс защиты | II (полная изоляция) |
| Степень защиты корпуса | IP32 |
| Рабочая температура | −30…+50 °C |
| Температура хранения | −30…+70 °C |
| Влажность | 5…95 % RH, без образования конденсата |
| Габаритные размеры | 86×86 мм, глубина 13 мм над стеной и 40 мм в подрозетнике |
| Масса | менее 0,150 кг |
| Соответствие стандартам | CE / RoHS / EAC / ISO |
| Обслуживание | не требуется |
Принцип действия

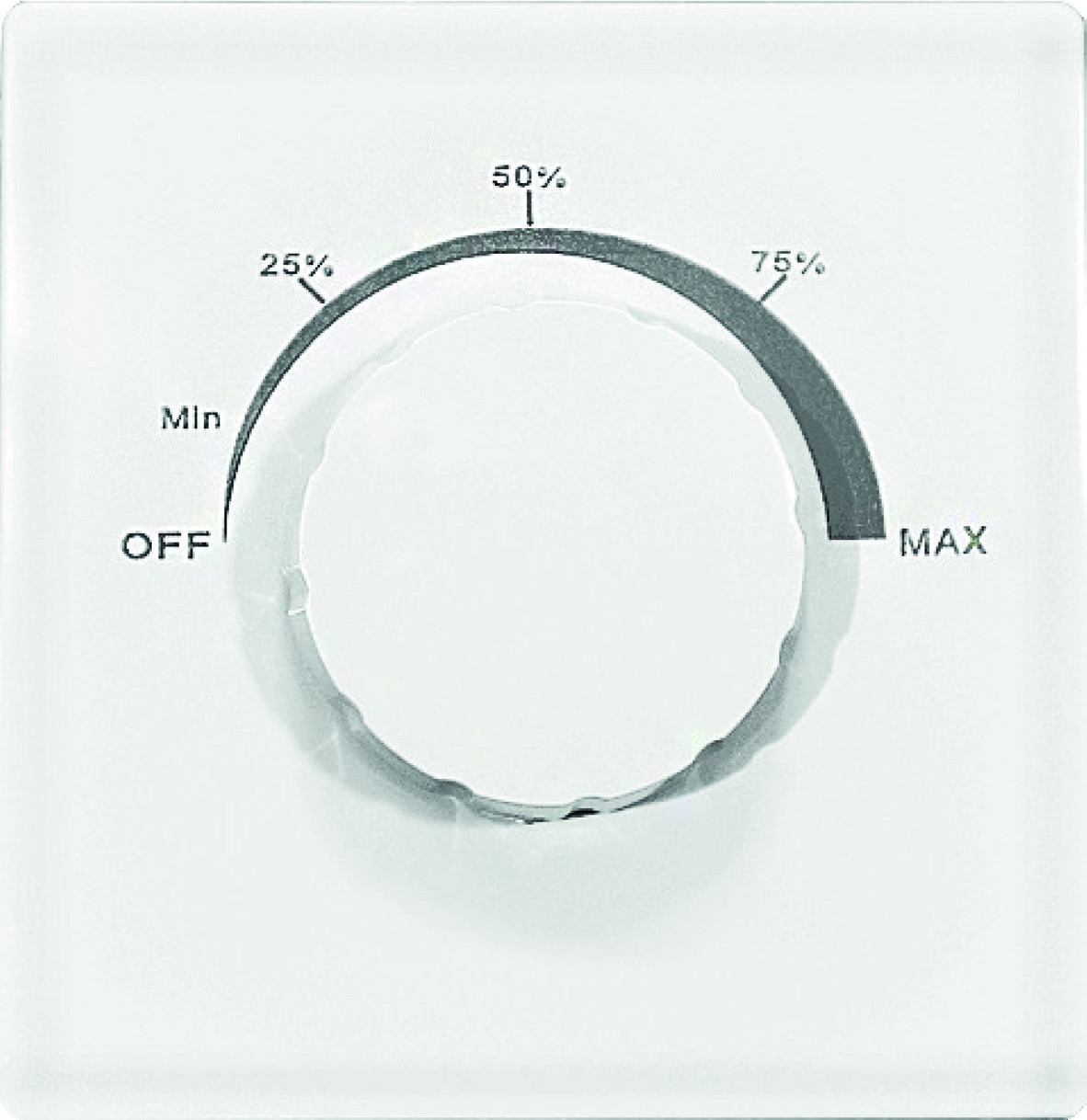

Положение «OFF» соответствует отсутствию управляющего сигнала (0 В), «min» — минимальному уровню, «max» — максимальному (10 В). Фактическое направление отработки зависит от переключателя направления на самом электроприводе.
Монтаж и подключение
- Блок устанавливается в монтажную коробку или подрозетник; крепёж M4×25 входит в комплект.
- Питание и электропривод подключаются к клеммам на задней панели: клемма 4 — приводы CM/LM/TM-SR, клемма 5 — NM/SM/RM/GM-SR.
- Один блок управляет одним электроприводом.
- Монтаж выполняется только при отключённом питании.
Комплектация и гарантия
В комплекте: блок управления — 1 шт., руководство по эксплуатации — 1 экз. Гарантийный срок — 12 месяцев с даты продажи. Паспорт разработан по ГОСТ 2.601.
Совместимость. Блок рассчитан на электроприводы AIRS с аналоговым входом — серии -SR (CM, LM, TM, NM, SM, RM, GM и LF24-SR). Приводам с дискретным управлением (без индекса SR) блок не нужен.
